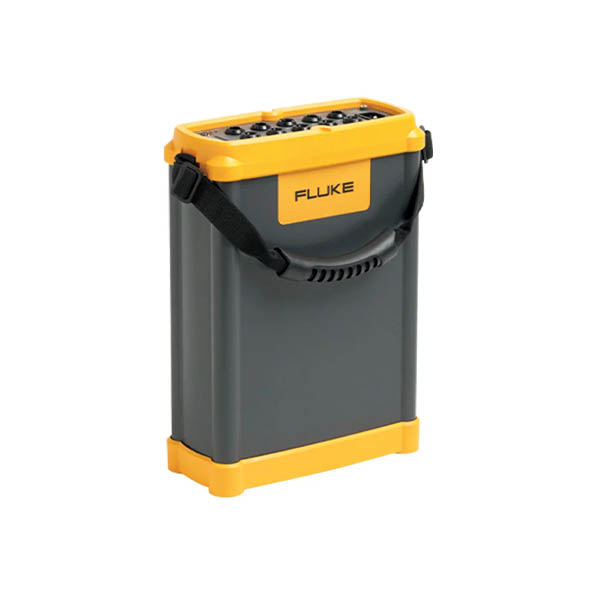

Ayrıntılı güç kalitesi verilerini yakalamak için bir güç kalitesi analizörü kurmak, Fluke 1750 ile olduğundan daha kolay olmamıştır. Bilmeniz gereken tek şey sistem voltajı, frekansı ve güç yapılandırmasıdır (delta veya wye). Analizör daha sonra en önemli bilgileri kaybetmeden en önemli verileri 30 güne kadar yakalar. Bu güç ölçerler, her döngüde her güç kalitesi parametresini ve olayını otomatik olarak kaydeder. Veri yakalandıktan sonra Ethernet üzerinden veya doğrudan 2GB SD karta indirin (başka bir cihaza ihtiyaç duymadan). Fluke 1750, Bluetooth iletişimi kullanarak bir tablet bilgisayar aracılığıyla uygulanan ölçümleri, verileri ve ayarları görüntülemek için kablosuz bir ön panele sahiptir.
Ortak Uygulamalar
- Uzun vadeli analiz: Bulması zor veya aralıklı sorunları ortaya çıkarın; ekipman arızasıyla ilişkilendirmek için güç kalitesi olaylarını yakalayan kritik ekipmanı izleyin
- Güç kalitesi anketleri: Profesyonel raporlarla sonuçları belgeleyerek, tesis genelinde güç kalitesini ölçün
- Servis kalitesine uygunluk: Servis girişinde gelen güç kalitesini doğrulayın
- Ekipman Kurulumu / Devreye Alma: Kıyaslama: hizmet kalitesini sağlamak için kurulumdan önce güç sistemi
- Uzun Vadeli Analiz – Bulması zor veya aralıklı sorunları ortaya çıkarın.
- Yük Çalışmaları – Yük eklemeden önce mevcut elektrik sistemi kapasitesini doğrulayın.
Diğer faydalı özellikler:
- Fluke Power Analyze Yazılımı ile veri toplandıktan sonra eşikler uygulamanıza olanak tanır – yanlış kurulumlar nedeniyle kaçırılan bilgiler konusunda endişelenmenize gerek yoktur
- Çapraz kanal ve akım tetikleyici yakalama ile her ölçümü, her kanalda, her seferinde yakalar
- Otomatik EN50160 raporlama ve uyumluluğuyla sezgisel PC yazılımında verileri kolayca analiz etmenize ve raporlar oluşturmanıza olanak tanır
- Otomatik Rapor ile otomatik olarak standart veya özelleştirilmiş raporlar oluşturur ve raporları Microsoft Word’de düzenleme için RTF (Zengin Metin Biçimi) dahil olmak üzere hemen hemen her formata aktarır.
- Kendini tanımlayan akım probları ve tek uçlu voltaj bağlantıları ile dakikalar içinde kurulur
- Bağlantılar doğru olmadığında kanalları kablosuz tablet veya PC ile dahili olarak değiştirmenizi sağlar. Kabloları yeniden bağlamaya gerek yok
- Her parametre voltajını ve akımını üç fazda, nötr ve toprakta ölçer
- En kısa olayların bile ayrıntılı bir resmini sunmak için 5 MHz, 8000 Vpk dalga formu yakalama sunar
- Dahili SD bellek kartıyla veya 100BaseT yüksek hızlı Ethernet bağlantısıyla verileri hızlı bir şekilde alır.
| Teknik özellikler | ||
| Güç kalitesi ölçüm standartları | Uygunluk | IEC 61999-1-4 Sınıf 1, IEC 61000-4-30 Ölçüm fonksiyonuna bağlı olarak Sınıf A, S veya B, IEEE519, IEEE1159, IEEE1459 ve EN50160 |
| Saat / takvim | Artık yıllar, 24 saat | |
| Gerçek zamanlı saat hassasiyeti | ± 1 s / gün’den fazla değil | |
| Veri için dahili bellek kapasitesi | En az 2 GB | |
| Maksimum kayıt süresi | En az 31 gün | |
| Ölçüm süresi kontrolü | Otomatik | |
| Maksimum etkinlik sayısı | Yalnızca dahili belleğin boyutuyla sınırlıdır | |
| Güç Gereksinimleri | 100-240 V rms ±% 10, 47-63 Hz, 40 W | |
| Kesintiler sırasında çalışma süresi (dahili UPS çalışması) | Kesinti başına 5 dakika, şarj etmeden toplam 60 dakika çalışma süresi | |
| boyutlar | 215 x 310 x 35 mm (8,5 x 12,2 x 3,5 inç) | |
| Kütle (ağırlık) | 6,3 kg (14 lb) | |
| Giriş | Ölçüm türleri | Bir Faz Artı Nötr, Bir Faz IT Nötr Yok, Bir Faz Bölünmüş Faz, Üç Faz Wye, Üç Faz Delta, Üç Faz IT, Üç Faz Yüksek Bacak, Üç Faz Açık Bacak, 2 Element Delta, 21/2 Element Wye |
| Giriş kanalları | Gerilim: 4 kanal, AC / DC | |
| Şu an: 5 kanal | ||
| Gerilim kanalları | Giriş direnci: 2 MΩ | |
| Giriş kapasitesi: <20 pF | ||
| Akım giriş karakteristikleri | 2 V rms = tam ölçek, ferro CT’ler için 1 MΩ Giriş Empedansı, Flexi-CT’ler için düşük empedans | |
| Ölçüm yöntemi | Gerilim ve akımın eşzamanlı dijital örneklemesi. Dijital PLL senkronize örnekleme, voltaj düşüşleri sırasında kullanılan dahili frekans referansı. | |
| Senkronizasyon ve örnekleme | PLL-senkronizasyon kaynağı | PLL, wye güç tipleri için AN gerilimine ve delta güç tipleri için AB gerilimine senkronize olur. Listelenen tüm güç tipleri wye veya delta olarak karakterize edilebilir. |
| PLL kilit aralığı | 42,5 ila 69 Hz | |
| Örnekleme frekansı | Gerilim ve akım: 256 örnek / çevrim IEC 61000-4-7 uyarınca harmonikler: 2500 nokta / 10 döngü (50 Hz), 3072 nokta / 12 döngü (60 Hz) Geçici Gerilim: 5 MHz | |
| A / D çözünürlüğü | Gerilim ve akım: 24 bit | |
| Geçici voltaj: 14 bit | ||
| Gerilim ve akım ölçümleri | Gerilim ölçüm aralığı | AC voltajı: 1000 V rms ± aralık içinde% 10 |
| DC gerilimi: ± 1000 V +% 10 aralık üzerinde | ||
| Gerilim tepe faktörü | 3 veya daha az | |
| Akım ölçüm aralığı | Kullanılan akım probuna bağlıdır | |
| Mevcut tepe faktörü | 4 veya daha az | |
| RMS voltajı | Ölçüm tipi | Gerçek rms sürekli olarak hesaplanır: IEC 61000-4-30’un gerektirdiği şekilde her döngü, her 1/2 döngü ve 50 veya 60 Hz’de her 10 veya 12 döngü. |
| Kesin ölçümü olmayan | AC: ±% 0,2 okuma ±% 0,1 tam ölçek, 50 V rms’nin üzerinde | |
| DC: ±% 0,5 okuma ±% 0,2 tam ölçek, 50 V dc’nin üzerinde | ||
| RMS akımı | Ölçüm tipi | Sürekli olarak hesaplanan gerçek RMS: standartların gerektirdiği şekilde her döngü, her 1/2 döngü ve 50 veya 60 Hz’de sırasıyla her 10 veya 12 döngü |
| Geçici voltaj (darbe) | Ölçüm tipi | Dalga şekli örneklemesi |
| Tam ölçek | 8000 V pk | |
| Örnek çözünürlüğü | 200 nS | |
| Kesin ölçümü olmayan | ±% 5 okuma ± 20 V (test parametreleri: 1000 V DC, 1000 V rms, 100 kHz) | |
| Gerilim yükselmesi (rms yükselmesi) | Ölçüm tipi | Gerçek RMS (her yarım çevrimin üst üste binmesiyle bir döngü hesaplaması – 3P3W hatları için hatlar arasındaki voltaj ve 3P4W hatları için faz voltajı ölçülür) |
| Görüntülenen veriler | Genlik ve şişme süresi | |
| Ölçüm | Rms voltajıyla aynı | |
| Gerilim düşüşü (rms sarkma) | Ölçüm tipi | Gerçek RMS (her yarım çevrimin üst üste binmesiyle bir döngü hesaplaması – 3P3W hatları için hatlar arasındaki voltaj ve 3P4W hatları için faz voltajı ölçülür) |
| Görüntülenen veriler | Daldırma veya kesinti genliği ve süresi | |
| Ölçüm | Rms voltajıyla aynı | |
| Gerilim düşmesi (kesinti) | Ölçüm tipi | Gerilim düşüşü ile aynı |
| LAN arayüzü | Bağlayıcı | RJ-45 |
| Hız ve tip | 10/100 Base-T, otomatik MDIX | |
| İletişim protokolü | Ethernet üzerinden TCP / IP | |
| Kablosuz denetleyici arabirimi | Bağ | kablosuz (2,4 GHz radyo) |
| hız | 700 kbit / saniyeye kadar | |
| İletişim protokolü | Bluetooth SPP | |
| Güç Ölçümleri | ||
| Güç, pil ömrü | Ölçüm tipi | Sürekli olarak hesaplanan gerçek RMS: standartların gerektirdiği şekilde her döngü ve sırasıyla 50 veya 60 Hz’de her 10 veya 12 döngü |
| Sıklık | Ölçüm aralığı | 42,5 ila 69 Hz |
| Ölçüm kaynağı | PLL senkronizasyon kaynağı ile aynı | |
| Ölçüm doğruluğu | ± 10 mHz (sinüs dalgası ile aralığın% 10 ila 110’u) | |
| Güç faktörü | Ölçüm aralığı | 0.000 – 1.000 |
| Ölçüm doğruluğu | Ölçülen her değerin hesaplanmasından ± 1 basamak (toplam için ± 3 basamak) | |
| Deplasman güç faktörü | Ölçüm metodu | Temel voltaj ve akım temel arasındaki faz farkından hesaplanır |
| Ölçüm aralığı | – 1.000 (önde gelen) ila + 1.000 (gecikmeli) | |
| Ölçüm doğruluğu | ±% 0,5 okuma ±% 2 tam skala ± 1 basamak | |
| Gerilim dengesizliği ve faz sırası | Ölçüm metodu | Pozitif sekans voltajı, IEC 61000-4-30’a göre negatif sekans voltajına bölünür |
| Harmonik voltaj ve akım | Analiz penceresi | dikdörtgen biçiminde |
| Analiz sırası | 1. ila 50. sıra | |
| Ölçüm doğruluğu | Gerilim / Akım: 1. ila 20. siparişler: ±% 0.5 okuma ±% 0.2 tam ölçek, 21. ila 50. siparişler: ±% 1 okuma ±% 0.3 tam ölçek (akım ve güç için akım sensörü doğruluğu dahil edilmelidir) | |
| Ölçüm metodu | IEC 61000-4-7 | |
| Ara harmonik voltaj ve akım (ara harmonikler) | Analiz penceresi | dikdörtgen biçiminde |
| Analiz emirleri | 1.5 ila 49.5. Sıra | |
| Ölçüm metodu | IEC 61000-4-7 | |
| titreme | Ölçüm metodu | IEC 61000-4-15 |
| 2 saat Plt ve 10 dakika Pst | ||
| Ölçüm aralığı | Voltaj seviyesi, modülasyon ve frekansa bağlı olarak 0,1 ila 5 (25) | |
| çevresel özellikler | ||
| çevre | Çalışma ortamı | İç mekanlarda veya açık alanda, 2.000 m yüksekliğe kadar |
| Depolama sıcaklığı ve nem | -20 ° C ila 50 ° C, maks.% 80 Bağıl Nem, yoğuşmasız | |
| Çalışma sıcaklığı ve nem | 0 ° C ila 40 ° C, maks.% 80 Bağıl Nem, yoğuşmasız | |
| Maksimum çalışma gerilimi | Gerilim terminalleri | 1100 V rms |
| Voltaj dayanıklılığı | Gerilim giriş terminalleri, gerilim giriş terminalleri ve akım probları ile gerilim giriş terminalleri ve kasa arasında 1 dakika boyunca 5550 V rms AC (50/60 Hz, 1 mA algılama akımı) | |
| Muhafaza koruması | IP30 (EN 60529 uyarınca) | |
| Standartlar | EMC | EN 61326-1: 1997 + A1: 1998 Sınıf A |
| EN 61000-3-2: 1995 + A1: 1998 + A2: 1998 | ||
| EN 61000-3-3: 1995 | ||
| Emniyet | EN 61010-1 2. Baskı; 2000 | |
| Gerilim giriş ünitesi: Kontaminasyon Seviye 2, Aşırı gerilim Kategori 1000 V CAT III, 600 V CAT IV (beklenen aşırı gerilim: 8000 V) | ||
