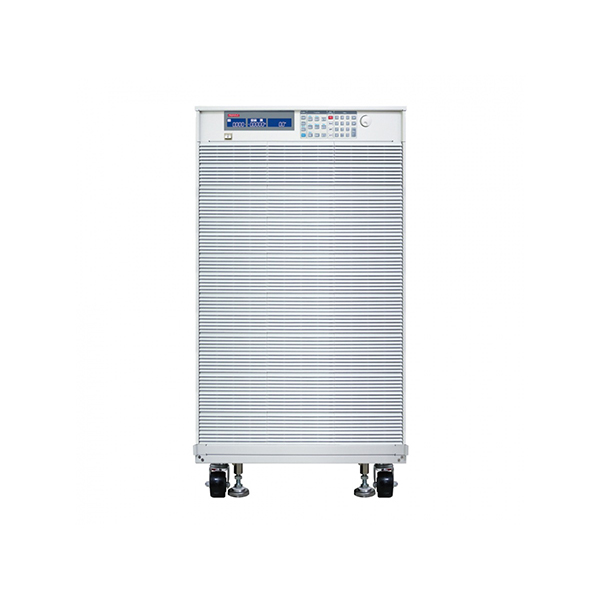

İkinci El Prodigit 34300E Serisi - Kompakt Yüksek Güç DC Elektronik Yükler (1250V)

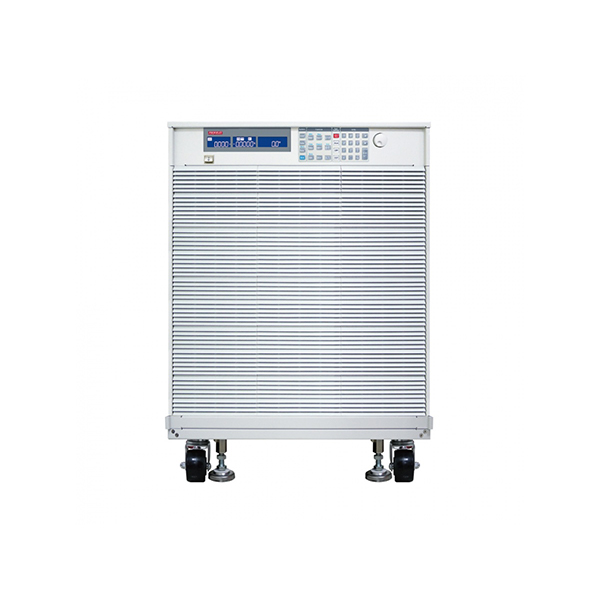

İkinci El Prodigit 34300E Serisi - Kompakt Yüksek Güç DC Elektronik Yükler (1250V) - Görsel 2

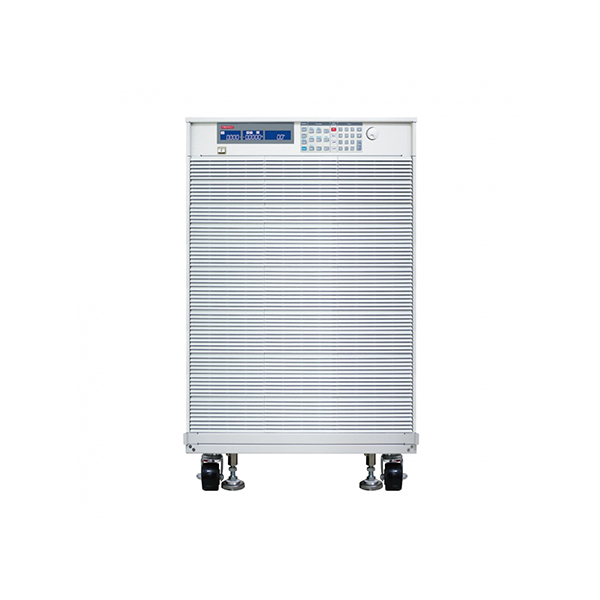

İkinci El Prodigit 34300E Serisi - Kompakt Yüksek Güç DC Elektronik Yükler (1250V) - Görsel 3
İkinci El Prodigit 34300E Serisi - Kompakt Yüksek Güç DC Elektronik Yükler (1250V) - Görsel 4
  • 34300E Serisi kendi kontrol ve gösterge panosuna, CC / CR / CV / CP / Dinamik modlarına, 150 set Store / Recall hafızaya sahiptir; bu da daha kolay kurulum sağlar, ayrıca GPIB, RS232, USB ve LAN arayüzü ile uzaktan kumanda edilebilir.
  • Kısa zaman ayarı; SHORT_VH ve SHORT_VL ayar fonksiyonu, kısa gerilim ve akımı da ölçebilir.
  • Dinamik CC, CP modu altında simüle edilebilir. Mevcut Yükselme / Düşme hızı oranı tek tek ayarlanabilir ve yük akımını simüle etmek üzere Keyfi Dalga Formu için harici bir sinyal girişi vardır.
  • OCP, OPP test fonksiyonu için tek anahtar daha fazla verimlilik ve doğruluk sağlayacaktır.
  • Programlanabilir Yük AÇMA / KAPAMA gerilimi, GO / NG sayaç kontrolü, Gerilim ölçer ekranı (+) veya (-) seçilebilir ve 150 takım Store / Recall büyük bellek, her farklı uygulama için çok ileri bir özelliktir.
  • 150 set test parametresi ve durum depolama fonksiyonu, kullanıcı otomatik dizi gereksinimi doğrultusunda depolama belleği gerçek zamanlı hatırlayabilir.
  • Maksimum gerilim 1000V’a kadar Güç Faktörü Düzeltme testi için bir fikir testi çözümü sunar.
  • Master/Slave maksimum 1 Master, 7 Slave’e kadar birimleri kontrol eder.
Kategori: Elektronik Yükler, Enerji Cihazları
Ürün Satmak İstiyorum
Ürün Almak İstiyorum
Model34305E 34310E 34315E 34320E
Güç5KW10KW15KW20KW
Akım0 ~ 2.5A0 ~ 25A0 ~ 5A0 ~ 50A0 ~ 7.5A0 ~ 75A0 ~ 10A0 ~ 100A
Gerilim0  ~ 1250V
Korumalar
Aşırı Güç Koruması (OPP)%105
Aşırı Akım Koruması (OCP)%104
Aşırı Gerilim Koruması (OVP)%104
Aşırı Sıcaklık Koruması (OTP)Evet
Sabit Akım Modu
Aralık*12.5A25A5A50A7.5A75A10A100A
Çözünürlük0.04mA0.4mA0.08mA0.8mA0.12mA1.2mA0.16mA1.6mA
Doğruluk±  (%0.1 ayar +  %0.2 aralık)
Sabit Çözünürlük Modu
Aralık60000Ω~50Ω50Ω~2.502Ω30000Ω~25Ω25Ω~1.251Ω20004Ω~16.67Ω16.67Ω~0.834Ω15000Ω~12.5Ω12.5Ω~0.627Ω
Çözünürlük0.3334μS0.834mΩ0.6667μS0.417mΩ0.9998μS0.278mΩ1.3333μS0.209mΩ
Doğruluk± % 0.2 (ayar + aralık)
Sabit Gerilim Modu
Aralık1250V
Çözünürlük20mV
Doğruluk± % 0.05 (ayar + aralık)
Sabit Güç Modu
Aralık500W5000W1000W10000W1500W15000W2000W20000W
Çözünürlük8mW80mW16mW160mW24mW240mW32mW320mW
Doğruluk± % 0.5 (ayar + aralık)
Sabit Gerilim Modu + Sabit Akım Modu
Aralık1250V25A1250V50A1250V75A1250V100A
Çözünürlük20mV0.4mA20mV0.8mA20mV1.2mA20mV1.6mA
Doğruluk± % 1 (ayar + aralık)
Sabit Gerilim Modu + Sabit Güç Modu
Aralık1250V5000W1250V10000W1250V15000W1250V20000W
Çözünürlük20mV80mW20mV160mW20mV240mW20mV320mW
Doğruluk± % 1.0 of (ayar + aralık)
MPPT Modu
AlgoritmaP&O + Tarama
Yük ModuCC, CR,CV (MPPT C, R,  V)
Örnekleme Aralığı10ms~2000ms ;  çözünürlük 1ms
P&O aralığı10ms~2000ms ; çözünürlük 1ms
Bellek DurumuEski verileri sil ve yeni verileri yakalamaya devam et
Dinamik Mod
Zamanlama
Thigh＆Tlow0.050~9.999 /  99.99 /  999.9 / 9999ms
Çözünürlük0.001 /  0.01 /  0.1 / 1ms
Doğruluk1μs /  10μs /  100μs /  1ms + 50ppm
Dönüş Oranı0.002A~0.125A/μS0.02A~1.25A/μS0.004A~0.25A/μS0.04A~2.5A/μS0.006A~0.375A/μS0.06A~3.75A/μS0.008A~0.5A/μS0.08A~5A/μS
Çözünürlük0.0005A/μS0.005A/μS0.001A/μS0.01A/μS0.0015A/μS0.015A/μS0.002A/μS0.02A/μS
Min. Artış Süresi20μs(tipik)
Akım
Aralık0~2.5A2.5~25A0~5A5~50A0~7.5A7.5~75A0~10A10~100A
Çözünürlük0.04mA0.4mA0.08mA0.8mA0.12mA1.2mA0.16mA1.6mA
Ölçüm
Gerilim Geri Okuma
Aralık (5 Dijital)0~125V125~1250V0~125V125~1250V0~125V125~1250V0~125V125~1250V
Çözünürlük2mV20mV2mV20mV2mV20mV2mV20mV
Doğruluk±% 0.025 (okuma + Aralık)
Akım Geri Okuma
Aralık (5 Dijital)0~2.5A2.5~25A0~5A5~50A0~7.5A7.5~75A0~10A10~100A
Çözünürlük0.04mA0.4mA0.08mA0.8mA0.12mA1.2mA0.16mA1.6mA
Doğruluk±%0.1 (okuma + Aralık)
Güç Geri Okuma
Aralık (5 Dijital)1000W5000W1000W10000W10000W15000W10000W20000W
Çözünürlük0.01W0.1W0.1W1W0.1W1W0.1W1W
Doğruluk±%0.125 (okuma + aralık)
Genel
Kısa Devre
Akım25A50A75A100A
Yüklü Gerilim0  ~ 250V
Yük Kapalı Gerilim0  ~ 250V
Acil Durdurma Girişi Key & TTL
Analog KontrolCC / CV / CP / CC+CV / CP+CV
Güç Tüketimi600 W maks.1000 W maks.1450 W maks.1900 W maks.
Çalışma Sıcaklığı*20~40℃
Boyutlar573x647x766mm573x647x766mm728x647x766mm885x647x766mm
YxGxD (tekerlekler hariç)469x647x766mm469x647x766mm625x647x766mm781x647x766mm
Ağırlık100 kg130 kg170 kg220 kg
Model34325E34330E34335E34340E
Güç25KW30KW35KW40KW
Akım0 ~ 12.5A0 ~ 125A0 ~ 15A0 ~ 150A0 ~ 17.5A0 ~ 175A0 ~ 20A0 ~ 200A
Gerilim0  ~ 1250V
Korumalar
Aşırı Güç Koruması (OPP)%105
Aşırı Akım Koruması (OCP)%104
Aşırı Gerilim Koruması (OVP)%104
Aşırı Sıcaklık Koruması (OTP)Evet
Sabit Akım Modu
Aralık*112.5A125A15A150A17.5A175A20A200A
Çözünürlük0.2mA2mA0.24mA2.4mA0.28mA2.8mA0.32mA3.2mA
Doğruluk±  (%0.1 ayar + % 0.2 aralık)
Sabit Direnç Modu
Aralık12000Ω~10Ω10Ω~0.501Ω9996Ω~8.33Ω8.33Ω~0.417Ω8568Ω~7.14Ω7.14Ω~0.357Ω7500Ω~6.25Ω6.25Ω~0.315Ω
Çözünürlük1.6667μS0.167mΩ2.0008μS0.139mΩ2.334μS0.119mΩ2.6667μS0.105mΩ
Doğruluk±%0.2 (ayar + aralık)
Sabit Gerilim Modu
Aralık1250V
Çözünürlük20mV
Doğruluk± % 0.05 (aralık + aralık)
Sabit Güç Modu
Aralık2500W25000W3000W30000W3500W35000W4000W40000W
Çözünürlük40mW400mW48mW480mW56mW560mW64mW640mW
Doğruluk± % 0.5 (ayar + aralık)
Sabit Gerilim Modu + Sabit Akım Modu
Aralık1250V125A1250V150A1250V170A1250V200A
Çözünürlük20mV2mA20mV2.4mA20mV2.8mA20mV3.2mA
Doğruluk± % 1 (ayar + aralık)
Sabit Gerilim Modu + Sabit Güç Modu
Aralık1250V25000W1250V30000W1250V35000W1250V40000W
Çözünürlük20mV400mW20mV480mW20mV560mW20mV640mW
Doğruluk± % 1.0 (ayar + aralık)
MPPT Modu
AlgoritmaP&O + Tarama
Yük ModuCC, CR,CV (MPPT C, R,  V)
Örnekleme Aralığı10ms~2000ms ;  çözünürlük 1ms
P&O Aralığı10ms~2000ms ;  çözünürlük 1ms
Bellek DurumuEski verileri sil ve yeni verileri yakalamaya devam et
Dinamik Mod
Zamanlama
Thigh＆Tlow0.050~9.999 /  99.99 /  999.9 / 9999ms
Çözünürlük0.001 /  0.01 /  0.1 / 1ms
Doğruluk1μs /  10μs /  100μs /  1ms + 50ppm
Dönüş Oranı0.01A~0.625A/μS0.1A~6.25A/μS0.012A~0.75A/μS0.12A~7.5A/μS0.014A~0.875A/μS0.14A~8.75A/μS0.016A~1A/μS0.16A~10A/μS
Çözünürlük0.0025A/μS0.025A/μS0.003A/μS0.03A/μS0.0035A/μS0.035A/μS0.002A/μS0.04A/μS
Min. Artış Süresi20μs(tipik)
Akım
Aralık0~12.5A12.5~125A0~15A15~150A0~17.5A17.5~175A0~20A20~200A
Çözünürlük0.2mA2mA0.24mA2.4mA0.28mA2.8mA0.32mA3.2mA
Ölçüm
Gerilim Geri Okuma
Aralık (5 Dijital)0~125V125~1250V0~125V125~1250V0~125V125~1250V0~125V125~1250V
Çözünürlük2mV20mV2mV20mV2mV20mV2mV20mV
Doğruluk±%0.025 (okuma + aralık)
Akım Geri Okuma
Aralık (5 Dijital)0~12.5A12.5~125A0~15A15~150A0~17.5A17.5~175A0~20A20~200A
Çözünürlük0.2mA2mA0.24mA2.4mA0.28mA2.8mA0.32mA3.2mA
Doğruluk±%0.1 (okuma + aralık)
Güç Geri Okuma
Aralık (5 Dijital)10000W25000W10000W30000W10000W35000W10000W40000W
Çözünürlük0.1W1W0.1W1W0.1W1W0.1W1W
Doğruluk±%0.125 (okuma + aralık)
Genel
Kısa Devre
Akım125A150A175A200A
Yüklü Gerilim0  ~ 250V
Yük Kapalı Gerilim0  ~ 250V
Acil Durdurma GirişiKey & TTL
Analog KontrolCC / CV / CP / CC+CV / CP+CV
Güç Tüketimi2350Wmax2800Wmax3250Wmax3700Wmax
Çalışma Sıcaklığı*20~40℃
Boyutlar1041x647x766mm1197x647x766mm1353x647x766mm1509x647x766mm
YxGxD (tekerlekler hariç)937x647x766mm1093x647x766mm1249x647x766mm1405x647x766mm
Ağırlık280 kg340 kg390 kg430 kg
